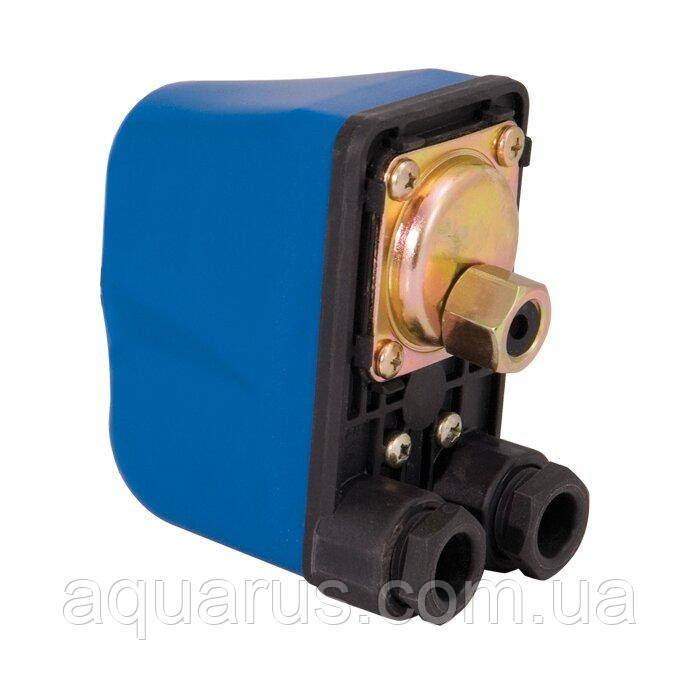

Реле тиску LP3 NPO

Приєднувальна різьба: G¹/₄ (внутрішня)
Мах робочий струм, А: 16
Діапазон тиску, бар: 0,05-0,4
Заводські установки, бар: 0,1

LP-3 – є електромеханічним пристроєм для захисту електронасосів від роботи в «суху», є двоконтактним реле комутації електричних ланцюгів, що спрацьовує після досягнення відповідного значення тиску води .

Принцип дії:

Спочатку контакти реле розімкнені і щоб вони замкнулися, необхідно при першому пуску натиснути і якийсь час утримувати кнопку на кришці реле . Контакти реле замикаються. При падінні тиску до 0,4 -0,10 бар (залежить від попереднього регулювання) контакти реле розмикаються . Таким чином, LP-3 є пристрій захисту від роботи без води «сухий хід» того чи іншого пристрою, наприклад насоса . Налаштування реле здійснюється шляхом розслаблення або стиснення пружини, що знаходиться під кришкою пристрою. Налаштування на певний тиск здійснюється за допомогою манометра.
